Capteurs plans ou tubes sous vide : quelle technologie pour une toiture en montagne ?

Choisir une installation solaire thermique pour un chalet en montagne, c’est bien plus qu’une simple décision écologique ou économique. C’est un véritable enjeu d’ingénierie. Face à une toiture qui devra supporter des tonnes de neige, des chutes de grêle violentes et des cycles de gel-dégel impitoyables, la question de la robustesse devient primordiale. Le débat habituel oppose les capteurs plans, réputés plus simples et économiques, aux capteurs à tubes sous vide, vantés pour leur rendement supérieur par grand froid. Cette discussion se concentre presque toujours sur la performance thermique.

Mais si le vrai critère de choix en climat extrême n’était pas le rendement par -10°C, mais la capacité de l’installation à survivre 20 hivers sans causer de fuites ni perdre son efficacité ? C’est en adoptant cet angle de la résilience mécanique et de l’ingénierie de la simplicité que nous allons analyser ces deux technologies. Nous verrons que la solution qui semble la plus « basique » est parfois la plus intelligemment conçue pour l’environnement le plus exigeant. Cet article va donc décortiquer la résistance des matériaux, la gestion de la neige, les risques pour le bâti et la fiabilité à long terme pour vous permettre de faire un choix éclairé, celui de la tranquillité d’esprit.

Pour vous guider dans cette analyse technique, cet article est structuré pour répondre point par point aux défis spécifiques que pose une installation solaire en altitude. Du comportement face à la neige aux questions cruciales d’étanchéité, chaque section vous apportera une vision claire et pragmatique.

Pourquoi le verre trempé des capteurs plans résiste mieux que les tubes ?

La première ligne de défense de votre installation solaire contre les agressions du climat montagnard est sa surface vitrée. C’est ici que la différence de conception entre capteurs plans et tubes sous vide devient un facteur critique de résilience mécanique. Le capteur plan est conçu comme une structure monobloc : une large plaque de verre trempé, généralement de 3 à 4 mm d’épaisseur, protège un absorbeur logé dans un caisson rigide. Cette conception lui confère une robustesse structurelle intrinsèque, testée et validée pour résister aux impacts. Les certifications, comme le test d’impact mécanique simulant la chute de grêle selon la norme EN 12975, garantissent cette capacité à encaisser les chocs sans se briser.

À l’inverse, un capteur à tubes sous vide est une juxtaposition d’éléments indépendants. Chaque tube de verre, bien que résistant, constitue un point de rupture potentiel. Un impact de grêlon ou la chute d’un bloc de glace peut briser un tube individuellement. Plus important encore en montagne, la charge de neige. Les capteurs plans de qualité, validés par un Avis Technique du CSTB, doivent supporter des charges de neige importantes, une garantie que leur structure ne fléchira pas sous le poids. L’ingénierie de la simplicité du capteur plan se traduit ici par une surface unifiée et solidaire, pensée pour distribuer les contraintes mécaniques sur l’ensemble du panneau, là où les tubes présentent une multitude de points de fragilité potentiels.

Comment l’inclinaison fait glisser la neige pour reprendre la production plus vite ?

Un capteur solaire recouvert de neige ne produit rien. En montagne, la rapidité avec laquelle une installation se libère de son manteau neigeux est donc un facteur de performance essentiel. C’est le principe du déneigement passif, et sur ce point, la topologie du capteur plan offre un avantage significatif. Sa grande surface vitrée, lisse et continue, se comporte comme une plaque unique. Dès les premiers rayons de soleil, la surface sombre de l’absorbeur chauffe légèrement, même sous une couche de neige. Cette chaleur se transmet au verre et crée une fine pellicule d’eau à l’interface entre le verre et la neige. Si l’inclinaison de la toiture est suffisante (généralement 45° ou plus, ce qui est courant sur les chalets), cette couche d’eau agit comme un lubrifiant, permettant à la plaque de neige de glisser d’un seul bloc.

Le phénomène est bien différent avec les tubes sous vide. L’espace entre chaque tube crée une surface discontinue qui a tendance à retenir la neige. La chaleur de chaque tube est moins efficace pour créer une surface de glisse uniforme. La neige peut ainsi s’accumuler et persister plus longtemps, retardant d’autant la reprise de la production d’eau chaude. Une inclinaison forte reste bien sûr bénéfique pour les deux technologies, mais la géométrie du capteur plan maximise l’efficacité de ce déneigement naturel.

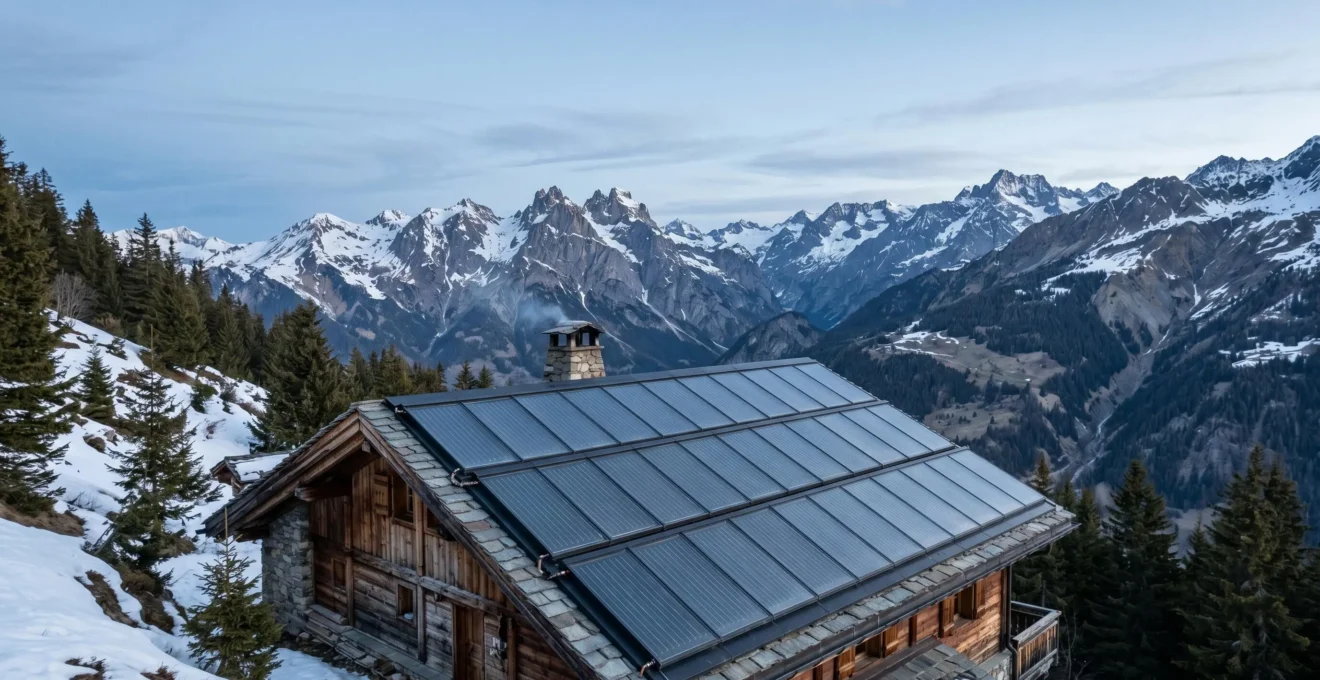

Comme le montre cette image, une surface unie et bien inclinée est la clé pour que la gravité et les premiers rayons de soleil travaillent pour vous. L’objectif n’est pas d’empêcher la neige de tomber, mais de s’assurer qu’elle ne reste pas.

Surimposition ou intégration au bâti : quel risque de fuite pour votre toit ?

L’installation de capteurs solaires, quelle que soit leur technologie, implique une intervention sur la couverture de votre toiture. En montagne, où l’étanchéité est une obsession légitime, chaque point de fixation est un risque potentiel. Le choix entre une pose en surimposition (sur la couverture existante) et une intégration au bâti (les capteurs remplacent une partie des tuiles ou ardoises) doit être analysé sous l’angle du risque d’infiltration. La surimposition est souvent perçue comme moins risquée, car elle ne modifie pas l’étanchéité principale de la toiture. Cependant, les fixations qui traversent la couverture pour s’ancrer dans la charpente doivent être parfaitement étanchées.

L’intégration, esthétiquement plus discrète, est techniquement plus complexe. Elle crée une nouvelle surface d’étanchéité qui doit être raccordée de manière irréprochable au reste de la toiture. Le risque principal en montagne est la formation de barrages de glace : la neige fond sur les capteurs, l’eau gèle à nouveau au contact des zones plus froides de la toiture (en bas de pente), créant une digue de glace qui bloque l’écoulement de l’eau et peut provoquer des infiltrations par capillarité. C’est pourquoi la réglementation française est stricte : selon le DTU 40.2, la pose d’un écran de sous-toiture HPV (Hautement Perméable à la Vapeur d’eau) est obligatoire en zone de montagne (altitude supérieure à 900 m) pour quasiment tous les types de toiture. Cet écran agit comme une seconde sécurité, une assurance vie pour votre charpente en cas de défaillance de la couverture principale.

Que vous choisissiez des capteurs plans ou à tubes, l’exigence est la même : le système de pose doit être certifié (Avis Technique CSTB) et mis en œuvre par un professionnel qualifié qui maîtrise les abergements et les spécificités des toitures de montagne.

La buée dans le capteur : défaut d’étanchéité ou phénomène normal ?

Voir de la condensation à l’intérieur de son capteur solaire peut être une source d’inquiétude. Cependant, l’interprétation de ce phénomène est radicalement différente entre un capteur plan et un tube sous vide. Un capteur plan n’est pas sous vide ; il est conçu pour « respirer ». Son caisson est équipé de petits orifices de ventilation qui permettent d’évacuer l’humidité. Il est donc parfaitement normal d’observer une légère buée sur la face interne du verre le matin ou par temps humide. Cette condensation doit disparaître rapidement dès que le capteur monte en température avec l’ensoleillement. Si la buée persiste après plusieurs heures de soleil, cela signale un probable défaut du joint d’étanchéité du caisson, nécessitant une intervention sous garantie.

Pour un tube sous vide, la situation est binaire : tout signe de buée ou d’aspect laiteux à l’intérieur du tube est le signe d’une défaillance catastrophique. Cela signifie que le vide a été perdu et que le tube n’a plus aucune propriété d’isolation thermique. Il est devenu inutile. Le diagnostic est confirmé en inspectant le « getter », une petite pastille argentée à la base du tube. Si cette pastille devient blanche, c’est la preuve irréfutable que de l’air est entré et que le tube est défectueux. L’avantage est qu’un tube peut être remplacé individuellement, mais cela démontre une fois de plus la nature plus fragile de cette technologie : le capteur plan peut tolérer une légère humidité passagère, tandis que la moindre perte d’étanchéité sur un tube le rend inopérant.

Tubes vs Plans : avez-vous assez de place sur le toit pour la technologie moins chère ?

Au-delà de la robustesse, le choix final se heurte souvent à des contraintes pragmatiques : la surface disponible sur le toit et le budget. Les tubes sous vide sont souvent présentés comme plus performants au mètre carré, ce qui est vrai par temps froid et peu ensoleillé. Ils nécessitent donc théoriquement un peu moins de surface pour produire la même quantité d’eau chaude. Cependant, cet avantage en rendement est à mettre en balance avec un coût d’installation nettement supérieur. Le capteur plan, moins cher à l’achat, représente une option plus accessible.

Le tableau suivant synthétise les principaux critères de décision pour une famille de 4 personnes en contexte montagnard. Les aides de l’État, comme MaPrimeRénov’, sont disponibles pour les deux technologies, ce qui peut atténuer la différence de coût initial. Cependant, il est important de noter que le montant des aides dépend des revenus du ménage. Une estimation des aides MaPrimeRénov’ 2024 pour un CESI montre qu’elles peuvent couvrir une part significative de l’investissement.

En définitive, le capteur plan exige un peu plus d’espace sur votre toiture mais offre un compromis robustesse/prix souvent plus pertinent pour un environnement où la durabilité prime sur la performance de pointe.

Le problème des PAC Air/Eau par -10°C : mythe ou réalité en zone de montagne ?

La pompe à chaleur (PAC) air/eau est une solution de chauffage populaire, mais sa performance en climat de montagne soulève des questions légitimes. Le principe d’une PAC aérothermique est de capter les calories dans l’air extérieur pour chauffer l’eau de votre circuit de chauffage. Son efficacité est mesurée par le COP (Coefficient de Performance). Le problème est que le COP chute drastiquement avec la température extérieure. Un COP de 4 à +7°C (4 kWh de chaleur produits pour 1 kWh d’électricité consommé) peut s’effondrer à moins de 2 lorsque le thermomètre passe sous -5°C ou -10°C.

Ce n’est pas un mythe : à très basse température, la PAC peine à extraire des calories de l’air et doit surcompenser en utilisant sa résistance électrique d’appoint, un mode de fonctionnement énergivore qui annule ses bénéfices économiques. Un chauffe-eau solaire thermique (CESI) devient alors un allié stratégique. Sa performance ne dépend pas de la température de l’air, mais uniquement de l’ensoleillement. Même par une journée glaciale mais ensoleillée, les capteurs solaires peuvent produire de l’eau chaude sanitaire à haute température, soulageant ainsi la PAC qui peut se concentrer sur le chauffage de la maison. C’est un système hybride intelligent : le solaire prend le relais pour l’eau chaude, là où la PAC est la moins performante, optimisant ainsi la consommation électrique globale du foyer.

L’erreur de poser la laine de bois contre des tuiles sans écran de sous-toiture

L’installation de capteurs solaires est souvent l’occasion d’une réflexion plus globale sur l’isolation de la toiture. Les isolants biosourcés comme la laine de bois sont plébiscités pour leurs performances thermiques et leur capacité à réguler l’humidité. Cependant, une erreur d’installation peut avoir des conséquences désastreuses. Poser un isolant, quel qu’il soit, directement contre la sous-face des tuiles ou des ardoises sans la protection d’un écran de sous-toiture est une faute technique grave, particulièrement en montagne. Sans cet écran, les micro-infiltrations d’eau (pluie, neige poudreuse) ou la condensation peuvent imbiber l’isolant, qui perd alors tout son pouvoir isolant et risque de pourrir, menaçant la charpente.

L’autorité des professionnels du bâtiment est unanime sur ce point. Comme le rappelle la CAPEB, l’écran de sous-toiture n’est pas une option en climat rude.

Le DTU 40.2 rend l’Écran de Sous-Toiture HPV obligatoire dans la quasi-totalité des cas en montagne (zones climatiques 2 et 3).

– CAPEB – Confédération de l’Artisanat et des Petites Entreprises du Bâtiment, Guide technique DTU 40.29 Écrans souples de sous-toiture

Avant même de choisir vos capteurs, un diagnostic de la toiture existante est donc impératif. La présence et le bon état d’un écran de sous-toiture sont des prérequis non négociables pour garantir la pérennité de votre isolation et de votre installation solaire.

Chauffe-eau solaire individuel (CESI) vs Ballon Thermodynamique : le match en 2024

Pour la production d’eau chaude sanitaire, le propriétaire d’un chalet en montagne est souvent confronté à un choix final : investir dans un chauffe-eau solaire (CESI) ou opter pour un ballon thermodynamique ? En 2024, si l’on se place sous l’angle de la résilience en climat froid, le match tourne clairement à l’avantage du solaire. Le ballon thermodynamique est en réalité une petite pompe à chaleur air/eau dédiée à l’eau chaude. Il puise les calories de l’air ambiant, généralement dans une pièce non chauffée comme un garage ou une buanderie. Son talon d’Achille est évident : si la température de cette pièce chute sous 5°C, voire en dessous de 0°C, son COP s’effondre et il se transforme en un simple cumulus électrique.

Le CESI, lui, est totalement indépendant de la température de l’air. Une journée d’hiver glaciale mais ensoleillée est une excellente journée de production pour des capteurs solaires. Il peut couvrir une part très importante des besoins en eau chaude, jusqu’à 75% d’économies sur les factures d’eau chaude annuelles. De plus, il offre une autonomie précieuse en cas de coupure de courant (les systèmes en thermosiphon fonctionnent sans électricité, et les autres peuvent être alimentés par un mini-panneau photovoltaïque). Le tableau ci-dessous met en évidence les avantages décisifs du CESI dans un contexte montagnard.

Pour garantir la pérennité de votre investissement en montagne, l’étape suivante consiste à exiger de votre installateur une analyse complète de votre toiture et un devis qui privilégie explicitement la durabilité, la robustesse des matériaux et la conformité aux DTU spécifiques au climat de montagne.
